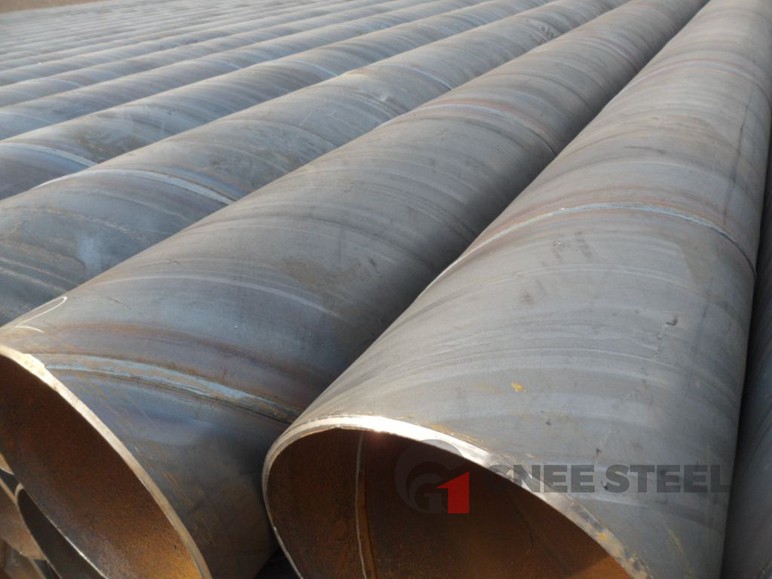

API 5L GR B LSAW צינור פלדה מרותך

API 5L GR B LSAW צינור פלדה מרותך

צינור פלדה API 5L GR B LSAW הוא סוג של צינור פלדה המיוצר בתהליך LSAW כדי לעמוד במפרטים שנקבעו בתקן API 5L Class B. סוג זה של צינור משמש בדרך כלל להובלת נוזלים, כגון נפט וגז, למרחקים ארוכים במגוון תנאים סביבתיים.

נוֹהָג	משמש לאספקת נוזלים בלחץ נמוך, כגון מים, גז ושמן.
LSAW	צינור פלדה מרותך אורכי שקוע-קשת
תהליך	LSAW - UO(UOE),RB(RBE),JCO(JCOE,COE) DSAW - קשת שקועה כפולה מרותכת
תֶקֶן	API 5L, API 5CT, ASTM 53, EN10217, DIN 2458. IS 3589, GB/T3091, GB/T9711
תְעוּדָה	API 5L PSL1 / PSL2, API 5CT
קוטר החוצה	219 מ"מ – 1820 מ"מ (8 אינץ'-72")
עובי קיר	5.0 - 50מ"מ
אורך	6 – 12m
כיתה פלדה	API 5L: GR B, X42, X46, X56, X60, X65, X70 ASTM A53: GR A, GR B, GR C EN: S275, S275JR, S355JRH, S355J2H GB: Q195, Q215, Q235, Q345, L175, L210, L245, L320, L360- L555
משטח	ציפוי אפוקסי בקשר היתוך, אפוקסי זפת פחם, 3PE, ציפוי Vanish, ציפוי ביטומן, ציפוי שמן שחור לפי דרישת הלקוח
מִבְחָן	ניתוח רכיבים כימיים, מאפיינים מכניים (חוזק מתיחה אולטימטיבי, חוזק תפוקה, התארכות), מאפיינים טכניים (בדיקת רידוד, בדיקת כיפוף, בדיקת מכה, בדיקת אימפקט), בדיקת גודל חיצוני, בדיקה הידרוסטטית.
תעודת בדיקת טחנה	EN 10204/3.1B

הכנת לוחות: לוחות פלדה גדולים נחתכים לגודל ולצורה הנדרשים בהתאם למפרט.

גיבוש: לוחות מוכנים מכופפים או יוצרים צורות גליליות ליצירת צינורות.

ריתוך: ריתוך קשת שקוע אורכי משמש לחיבור הקצוות של הלוחות שנוצרו. התהליך כולל יצירת קשת חשמלית בין אלקטרודת הריתוך לחומר העבודה בעוד שכבה של שטף גרגירי מכסה את אזור הריתוך. הקשת ממיסה את קצוות הלוחות והשטף מגן על המתכת המותכת מפני זיהומים הנישאים באוויר.

טיפול בחום: ניתן לטפל בצינורות מרותכים בחום כדי להסיר מתחים שיוריים ולשפר את התכונות המכניות של הריתוך.

בדיקה ובדיקה: צינורות מרותכים עוברים בדיקות לא הרסניות והרסניות שונות, כגון זיהוי פגמים על-קוליים, זיהוי פגמים בקרני רנטגן, בדיקה הידראולית, בדיקה מכנית ועוד, על מנת להבטיח את איכותם ותקינותם.

ציפוי וסימון: ניתן לצבוע או לרפד צינורות להגנה מפני קורוזיה ולסמן אותם במידע רלוונטי כגון מפרטים, מידות ופרטי ייצור.
