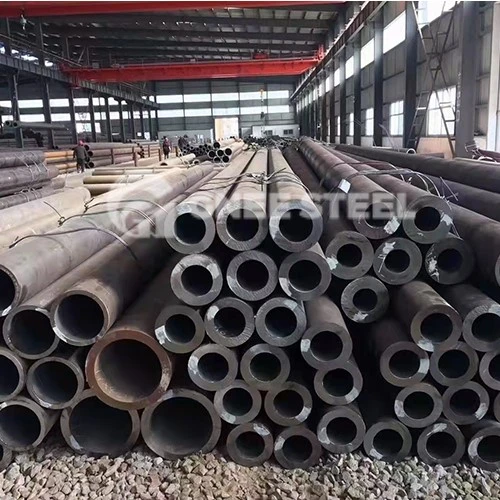

צינור דוד בלחץ גבוה

• תהליך ייצור:

1. בדרך כלל, טמפרטורת הפעולה של צינורות הדוד היא מתחת ל-450 מעלות. צינורות ביתיים עשויים בעיקר מצינורות מס' 10 ומס' 20 מפלדת פחמן מגולגלת חמה או צינורות נמשכים בקור.
2. צינורות דוודים בלחץ גבוה חשופים לרוב לתנאי טמפרטורה ולחץ גבוה בעת שימוש. תחת פעולת גז פליטה ואדי מים בטמפרטורה גבוהה, הצינורות יתחמצנו ויתכלו. צינורות פלדה נדרשים להיות בעלי חוזק מתמשך גבוה, עמידות גבוהה בפני חמצון וקורוזיה ויציבות מבנית טובה.

• להשתמש:

1. צינורות דוודים כלליים משמשים בעיקר לייצור צינורות קיר מים, צינורות מים רותחים, צינורות קיטור מחוממים, צינורות קיטור מחוממים לדודי קטרים, צינורות עשן גדולים וקטנים וצינורות לבני קשת וכו'.
2. צינורות דוודים בלחץ גבוה משמשים בעיקר לייצור צינורות חימום-על, צינורות חימום חוזרים, צינורות מובילי אוויר, צינורות קיטור ראשיים וכו' עבור דוודים בלחץ גבוה ובלחץ גבוה במיוחד.

צינור הדוד בלחץ גבוה הוא סוג של צינור הדוד ושייך לקטגוריית צינורות הפלדה ללא תפרים. שיטת הייצור זהה לזו של צינורות ללא תפרים, אך קיימות דרישות מחמירות לסוג הפלדה המשמשת בייצור צינורות פלדה. צינורות דוודים בלחץ גבוה חשופים לרוב לתנאי טמפרטורה ולחץ גבוה במהלך השימוש. תחת פעולת גז פליטה ואדי מים בטמפרטורה גבוהה, הצינורות יתחמצנו ויתכלו. צינורות פלדה נדרשים להיות בעלי חוזק מתמשך גבוה, עמידות גבוהה בפני חמצון וקורוזיה ויציבות מבנית טובה. צינורות דוודים בלחץ גבוה משמשים בעיקר לייצור צינורות חימום-על, צינורות חימום חוזרים, צינורות מובילי אוויר, צינורות קיטור ראשיים וכו' עבור דוודים בלחץ גבוה ובלחץ גבוה במיוחד.

• מפרט ואיכות מראה

1. GB/T3087-2008 תקנות "צינורות פלדה ללא תפרים לדודי לחץ נמוך ובינוני". מפרט צינור פלדה לדודי מבנה שונים, בקטרים ​​חיצוניים הנעים בין 10 ל-426 מ"מ, סה"כ 43 סוגים. ישנם 29 סוגים בסך הכל עם עובי דופן 1.5 ~ 26 מ"מ. עם זאת, קיימות תקנות אחרות לגבי הקוטר החיצוני ועובי הדופן של צינורות קיטור מחוממים, צינורות עשן גדולים, צינורות עשן קטנים וצינורות לבנים קשתות המשמשים בדודי קטרים.
2. GB/T5310-2017 "צינורות פלדה ללא תפרים לדודי לחץ גבוה" הקוטר החיצוני של צינורות מגולגלים חם הוא 22 עד 53 0מ"מ, ועובי הדופן נע בין 2{{15} } עד 70 מ"מ. הקוטר החיצוני של צינורות נמשכים (מגולגלים קר) נע בין 10 ל-108 מ"מ, ועובי הדופן נע בין 2.0 ל-13.0 מ"מ.
3. התקנות של GB/T3087-2008 "צינור פלדה ללא תפרים לדודי לחץ נמוך ובינוני" ו-GB/T5310-2017 "צינור פלדה ללא תפרים לדודי לחץ גבוה". איכות מראה: אסור להכניס סדקים, קפלים, גלילים, גלדים, דלמינציה וקמטי שיער על המשטחים הפנימיים והחיצוניים של צינורות פלדה. יש להסיר לחלוטין את הפגמים הללו. עומק הניקוי לא יעלה על הסטייה השלילית של עובי הדופן הנומינלי, ועובי הדופן בפועל במקום הניקוי לא יפחת מעובי הדופן המינימלי המותר.

תֶקֶן:
GB/T3087-2008 - תקן לאומי סיני (צינור פלדה ללא תפרים לדודי לחץ נמוך ובינוני) GB/T5310 -2017 - תקן לאומי סיני (צינור פלדה ללא תפרים לדודי לחץ גבוה)
ASME SA106-------קוד אמריקאי לדוד וכלי לחץ ASME SA210--קוד אמריקאי לדוד וכלי לחץ
ASME SA213 - קוד דוודים וכלי לחץ אמריקאי DIN17175 - תקן תעשייתי פדרלי תעשייתי בלחץ גבוה טווח יישומי עמידות צינורות הדוד
תקן זה מפרט את הסיווג, הגודל, הצורה, המשקל והסטיות המותרות, דרישות טכניות, בדיקה ובדיקה, אריזה, סימון ותעודות איכות של צינורות פלדה ללא תפרים לדודים. תקן זה חל על צינורות פלדה ללא תפרים מגולגלים חם המיוצרים לשימוש בייצור של דודי קיטור, צינורות וכו'.
